Зонты ВЗГ-2 – пристенные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через фильтры механической очистки (лабиринтный, сетчатый), а затем через гидрофильтр (водяная завеса). Водяная завеса гасит искры и снижает температуру потока, поэтому такой зонт применяют над мангалами, грилями и другими источниками открытого огня. Комплектуется насосом или подключается к устройству оборотного водоснабжения, размеры и производительность подбираются под вытяжной патрубок.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно
Описание
Конструкция и материалы
Зонты ВЗГ-2 – пристенные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через фильтры механической очистки (лабиринтный, сетчатый), а затем через гидрофильтр (водяная завеса). Конструкция зонта обеспечивает высокую производительность вентсистемы. Удобная система обслуживания, очистки. Применение водяной завесы обеспечивает высокий уровень пожарной безопасности (гарантированное гашение искр, снижение температуры). Зонты предназначены для установки над мангалами и другими источниками открытого огня на предприятиях общественного питания.
Конструкция зонтов позволяет выбрать необходимую конфигурацию, исходя из особенностей помещения, конструкции мангала и других факторов.
Внимание! Запрещается эксплуатация зонта без подачи воды и включения вытяжной вентиляции.
Внимание! Для обеспечения пожарной безопасности запрещается врезка зонтов ВЗГ-2 в общую вентиляцию без установки датчиков температуры или датчиков контроля подачи воды и элементов аварийной сигнализации. В случае игнорирования этого требования пожарный сертификат считается недействительным.
Чертежи и схемы
Пристенные вытяжные зонты с встроенным гидрофильтром ВЗГ - 2 — Габаритная схема и присоединительные размерыПристенные вытяжные зонты с встроенным гидрофильтром ВЗГ - 2 — Варианты врезки вытяжного патрубкаПристенные вытяжные зонты с встроенным гидрофильтром ВЗГ - 2 — Рекомендуемое расположение теплового оборудования под зонтомПристенные вытяжные зонты с встроенным гидрофильтром ВЗГ - 2 — Схема сантехнической обвязки
Производительность, указанная в таблице – максимальная, возможно уменьшение ее до необходимых величин
Обозначение ВЗГ-Х.Х-АхБ
Размеры, м АхБхН(+50)
Размеры патрубков, рекомендуемые; м* а х б
Производительность при скорости 5 м/сек; м³/час (в скобках для высоты 600 мм.)
Количество форсунок.
ВЗГ-2.1(2) - 1,0х0,6
1,0х0,6х0,45(0,6)
0,3х0,3(0,4х0,3)
1250(1750)
2
ВЗГ-2.1(2) - 1,0х0,7
1,0х0,7х0,45(0,6)
0,3х0,3(0,4х0,3)
1250(1750)
2
ВЗГ-2.1(2) - 1,0х0,8
1,0х0,8х0,45(0,6)
0,3х0,3(0,4х0,3)
1250(1750)
2
ВЗГ-2.1(2) - 1,0х0,6
1,0х0,6х0,45(0,6)
0,3х0,3(0,4х0,3)
1250(1750)
2
ВЗГ-2.1(2) - 1,0х0,9
1,0х0,9х0,45(0,6)
0,3х0,3(0,4х0,3)
1250(1750)
2
ВЗГ-2.1(2) - 1,0х1,0
1,0х1,0х0,45(0,6)
0,3х0,3(0,4х0,3)
1250(1750)
2
ВЗГ-2.1(2) - 1,0х1,2
1,0х1,2х0,45(0,6)
0,3х0,3(0,4х0,3)
1250(1750)
2
ВЗГ-2.1(2) - 1,2х0,6
1,2х0,6х0,45(0,6)
0,4х0,3(0,5х0,3)
1500(2000)
2
ВЗГ-2.1(2) - 1,2х0,7
1,2х0,7х0,45(0,6)
0,4х0,3(0,5х0,3)
1500(2000)
2
ВЗГ-2.1(2) - 1,2х0,8
1,2х0,8х0,45(0,6)
0,4х0,3(0,5х0,3)
1500(2000)
2
ВЗГ-2.1(2) - 1,2х0,9
1,2х0,9х0,45(0,6)
0,4х0,3(0,5х0,3)
1500(2000)
2
ВЗГ-2.1(2) - 1,2х1,0
1,2х1,0х0,45(0,6)
0,4х0,3(0,5х0,3)
1500(2000)
2
ВЗГ-2.1(2) - 1,2х1,2
1,2х1,2х0,45(0,6)
0,4х0,3(0,5х0,3)
1500(2000)
2
ВЗГ-2.1(2) - 1,4х0,6
1,4х0,6х0,45(0,6)
0,5х0,3(0,6х0,3)
1750(2400)
3
ВЗГ-2.1(2) - 1,4х0,7
1,4х0,7х0,45(0,6)
0,5х0,3(0,6х0,3)
1750(2400)
3
ВЗГ-2.1(2) - 1,4х0,8
1,4х0,8х0,45(0,6)
0,5х0,3(0,6х0,3)
1750(2400)
3
ВЗГ-2.1(2) - 1,4х0,9
1,4х0,9х0,45(0,6)
0,5х0,3(0,6х0,3)
1750(2400)
3
ВЗГ-2.1(2) - 1,4х1,0
1,4х1,0х0,45(0,6)
0,5х0,3(0,6х0,3)
1750(2400)
3
ВЗГ-2.1(2) - 1,4х1,2
1,4х1,2х0,45(0,6)
0,5х0,3(0,6х0,3)
1750(2400)
3
ВЗГ-2.1(2) - 1,6х0,6
1,6х0,6х0,45(0,6)
0,5х0,3(0,6х0,3)
2000(2800)
3
ВЗГ-2.1(2) - 1,6х0,7
1,6х0,7х0,45(0,6)
0,5х0,3(0,6х0,3)
2000(2800)
3
ВЗГ-2.1(2) - 1,6х0,8
1,6х0,8х0,45(0,6)
0,5х0,3(0,6х0,3)
2000(2800)
3
ВЗГ-2.1(2) - 1,6х0,9
1,6х0,9х0,45(0,6)
0,5х0,3(0,6х0,3)
2000(2800)
3
ВЗГ-2.1(2) - 1,6х1,0
1,6х1,0х0,45(0,6)
0,5х0,3(0,6х0,3)
2000(2800)
3
ВЗГ-2.1(2) - 1,6х1,2
1,6х1,2х0,45(0,6)
0,5х0,3(0,6х0,3)
2000(2800)
3
ВЗГ-2.1(2) - 1,8х0,6
1,8х0,6х0,45(0,6)
0,6х0,3(0,7х0,3)
2300(3200)
4
ВЗГ-2.1(2) - 1,8х0,7
1,8х0,7х0,45(0,6)
0,6х0,3(0,7х0,3)
2300(3200)
4
ВЗГ-2.1(2) - 1,8х0,8
1,8х0,8х0,45(0,6)
0,6х0,3(0,7х0,3)
2300(3200)
4
ВЗГ-2.1(2) - 1,8х0,9
1,8х0,9х0,45(0,6)
0,6х0,3(0,7х0,3)
2300(3200)
4
ВЗГ-2.1(2) - 1,8х1,0
1,8х1,0х0,45(0,6)
0,6х0,3(0,7х0,3)
2300(3200)
4
ВЗГ-2.1(2) - 1,8х1,2
1,8х1,2х0,45(0,6)
0,6х0,3(0,7х0,3)
2300(3200)
4
ВЗГ-2.1(2) - 2,0х0,6
2,0х0,6х0,45(0,6)
0,7х0,3(0,7х0,4)
2600(3600)
4
ВЗГ-2.1(2) - 2,0х0,7
2,0х0,7х0,45(0,6)
0,7х0,3(0,7х0,4)
2600(3600)
4
ВЗГ-2.1(2) - 2,0х0,8
2,0х0,8х0,45(0,6)
0,7х0,3(0,7х0,4)
2600(3600)
4
ВЗГ-2.1(2) - 2,0х0,9
2,0х0,9х0,45(0,6)
0,7х0,3(0,7х0,4)
2600(3600)
4
ВЗГ-2.1(2) - 2,0х1,0
2,0х1,0х0,45(0,6)
0,7х0,3(0,7х0,4)
2600(3600)
4
ВЗГ-2.1(2) - 2,0х1,2
2,0х1,2х0,45(0,6)
0,7х0,3(0,7х0,4)
2600(3600)
4
Чертежи и виды изделия

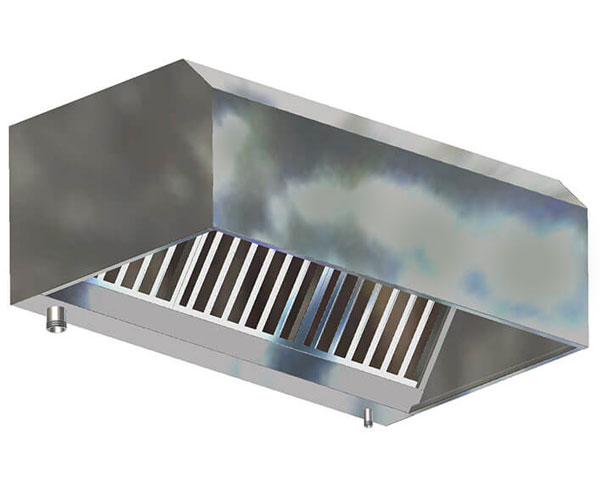

Общий вид изделияГабаритный чертёжСхема и размерыДополнительный видСхема обвязкиСхема обвязки
Что это даёт
Своё производствоЗонты изготавливаются под ваш размер из оцинкованной или нержавеющей стали.
ЖироулавливаниеВытяжные зонты комплектуются лабиринтными фильтрами и сборником жира — просто обслуживать.
Крышные зонтыЗащищают шахту от осадков и не ограничивают расход воздуха.
Как подобрать
Размер вытяжного зонта — на 100–150 мм больше габарита плиты с каждой стороны
Расход воздуха — 600–900 м³/ч на 1 м² зонта, в зависимости от оборудования под ним
Пристенный зонт ставится вплотную к стене, островной — над оборудованием в центре
Для наружного монтажа берите крышные зонты из оцинкованной стали с сеткой
Важно знать
Монтаж
Нижняя кромка вытяжного зонта — на высоте 1,8–2,0 м от пола; ниже неудобно работать, выше падает эффективность.
Подбор и заказ. Пришлите размеры оборудования или проёма и материал — изготовим зонт под заказ за 5 рабочих дней.
